74HCT32 — Quad OR-Gatter

Steckbrief aus der Bauteile-Bibliothek. Theorie dazu: Die Grundgatter.

Steckbrief

Funktion	4× OR mit je 2 Eingängen

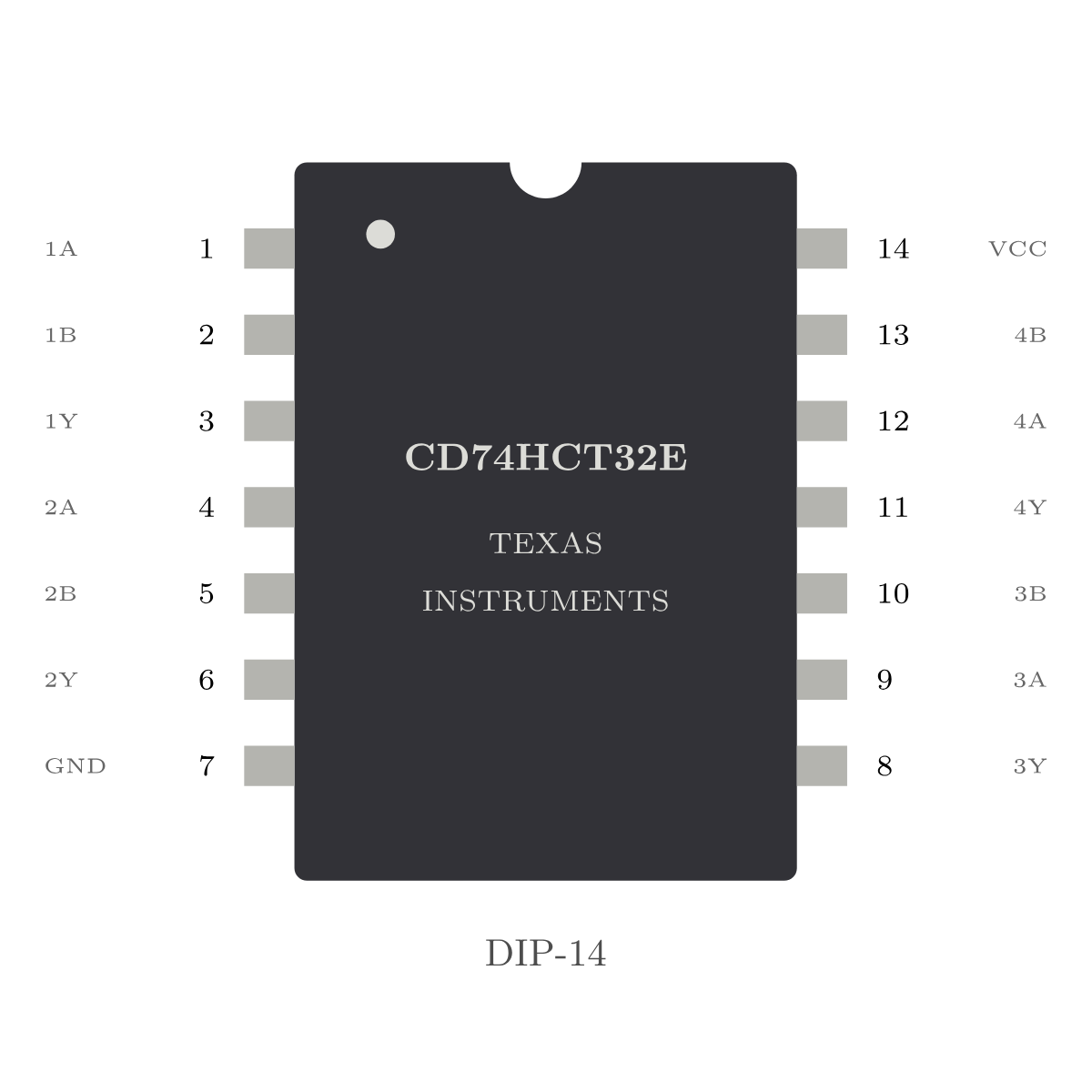

Gehäuse	DIP-14 (breadboard-tauglich)
Versorgung	4,5--5,5 V (HCT-Familie)
Eingänge	TTL-kompatibel: Low < 0,8 V, High > 2,0 V
Ausgangsstrom	±4 mA
Gatterlaufzeit	~15 ns bei 5 V

Angaben ohne Gewähr — verbindlich ist das Datenblatt.

Wahrheitstabelle

A	B	Y = A OR B
0	0	0
0	1	1
1	0	1
1	1	1

High, sobald mindestens einer der Eingänge High ist. Typische Anwendung: mehrere Auslöser auf eine gemeinsame Leitung zusammenführen — etwa mehrere Alarmquellen auf einen Sammeleingang oder mehrere Reset-Ursachen auf einen Reset.

Zusammen mit AND und NOT bildet OR den vollständigen Satz, aus dem sich jede Schaltfunktion aufbauen lässt. Dass dafür streng genommen schon ein einziger Gattertyp genügen würde, zeigt der Artikel über die Universalgatter.

Praxisfallen

• Nicht mit XOR verwechseln. Beim OR ist auch die Kombination 1/1 wahr, beim XOR nicht. Das ist der häufigste Denkfehler beim Aufbau von Addierern.
• Offene Eingänge sind verboten — ungenutzte Gattereingänge auf GND legen.
• 100-nF-Kerko direkt an die Versorgungspins.
• ESD: CMOS-Gate-Oxid ist empfindlich.
