74HCT08 — Quad AND-Gatter
Steckbrief aus der Bauteile-Bibliothek. Theorie dazu: Die Grundgatter.

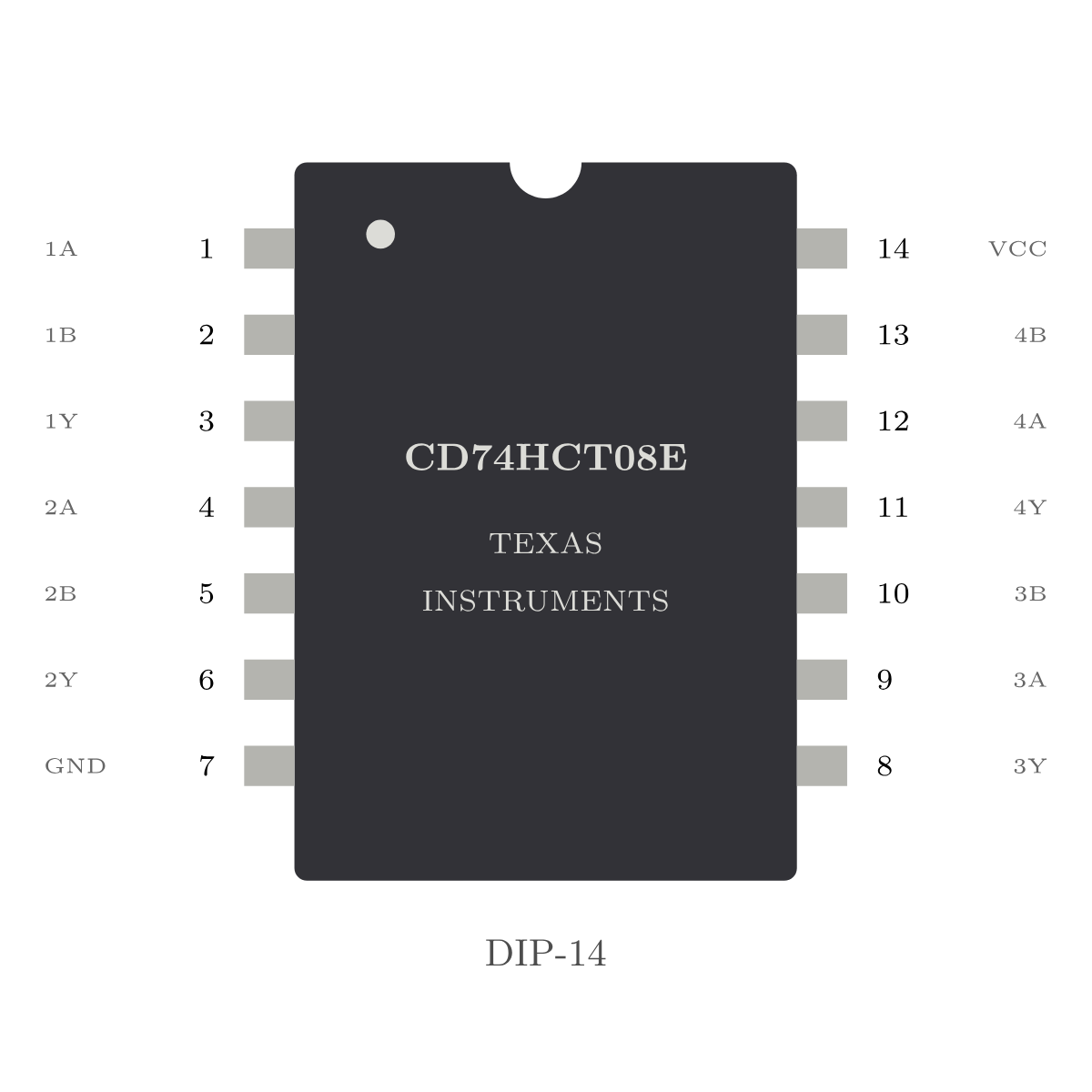

CD74HCT08E im DIP-14. Pin 7 = GND, Pin 14 = VCC.
Steckbrief
| Funktion | 4× AND mit je 2 Eingängen |
| Gehäuse | DIP-14 (breadboard-tauglich) |
| Versorgung | 4,5--5,5 V (HCT-Familie) |
| Eingänge | TTL-kompatibel: Low < 0,8 V, High > 2,0 V |
| Ausgangsstrom | ±4 mA |
| Gatterlaufzeit | ~15 ns bei 5 V |
Angaben ohne Gewähr — verbindlich ist das Datenblatt.
Wahrheitstabelle
| A | B | Y = A AND B |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Nur wenn beide Eingänge High sind, wird der Ausgang High. In der Praxis ist das AND-Gatter vor allem ein Freigabe-Schalter: Ein Eingang trägt das Nutzsignal, der andere entscheidet, ob es durchgelassen wird. Genau so blendet man Taktsignale ein und aus oder gibt einen Zähler frei.
Praxisfallen
- Takt-Gating erzeugt Störimpulse. Schaltet der Freigabe-Eingang mitten in einer Taktflanke um, entsteht ein verkürzter Puls — ein nachgelagerter Zähler zählt ihn mit und läuft aus dem Tritt. Die Freigabe deshalb immer während der inaktiven Taktphase umschalten.
- Offene Eingänge sind verboten — bei ungenutzten Gattern beide Eingänge auf GND.
- 100-nF-Kerko direkt an die Versorgungspins.
- ESD: CMOS-Gate-Oxid ist empfindlich.
Bezugsquellen
- Datenblatt: Texas Instruments CD74HCT08
- Kaufen: blueberrye.io (Werbung) · Mouser · Reichelt
Weiterführendes
- Die Grundgatter — die Wahrheitstabellen im Zusammenhang
- 74HCT32 — das OR-Gegenstück
- Die 74er-Familie — Nummernschema und die HC/HCT-Pegelfalle
