74HCT86 — Quad XOR-Gatter

Steckbrief aus der Bauteile-Bibliothek. Theorie dazu: XOR — das Rechen-Gatter.

Steckbrief

Funktion	4× XOR mit je 2 Eingängen

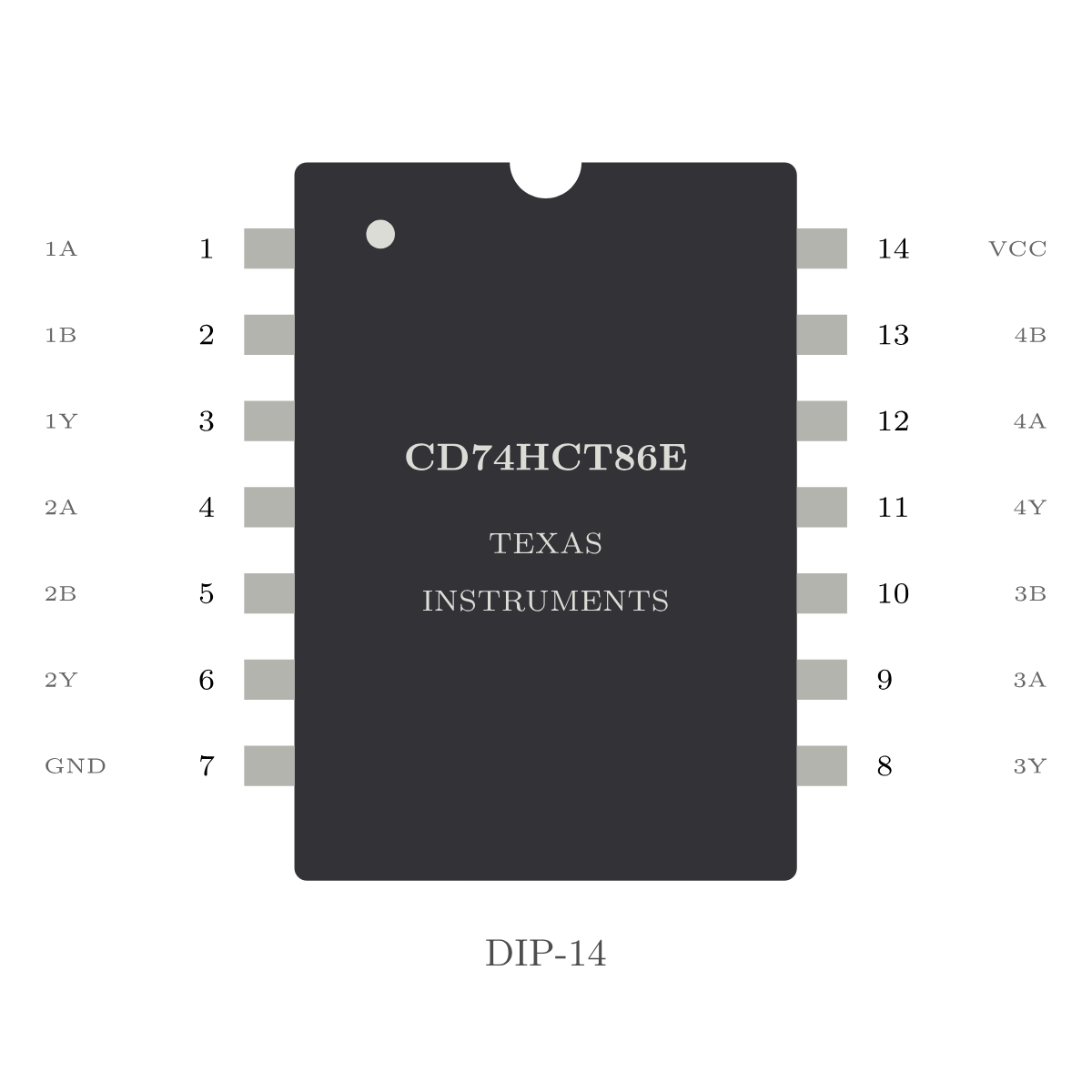

Gehäuse	DIP-14 (breadboard-tauglich)
Versorgung	4,5--5,5 V (HCT-Familie)
Eingänge	TTL-kompatibel: Low < 0,8 V, High > 2,0 V
Ausgangsstrom	±4 mA
Gatterlaufzeit	~18 ns bei 5 V

Angaben ohne Gewähr — verbindlich ist das Datenblatt.

Wahrheitstabelle

A	B	Y = A XOR B
0	0	0
0	1	1
1	0	1
1	1	0

High, wenn die Eingänge verschieden sind. Das klingt unscheinbar, macht XOR aber zum Rechengatter der Digitaltechnik:

• Halbaddierer: XOR liefert die Summe, ein AND-Gatter den Übertrag. Jedes Rechenwerk der Welt beginnt mit dieser Kombination.
• Paritätsprüfung: XOR über alle Bits ergibt das Paritätsbit — die einfachste Fehlererkennung überhaupt.
• Steuerbarer Inverter: Ein Eingang als Steuerleitung genutzt, invertiert das Gatter das Signal am anderen Eingang wahlweise oder lässt es unverändert durch.
• Vergleicher: Der Ausgang ist genau dann Low, wenn beide Eingänge gleich sind.

Praxisfallen

• Verkettung kostet Zeit. Ein Paritätsbaum über acht Bit addiert drei Gatterlaufzeiten — bei schnellen Takten wird das relevant.
• Nicht mit OR verwechseln — die Kombination 1/1 ergibt beim XOR eine 0.
• Offene Eingänge sind verboten, ungenutzte Gatter auf GND legen.
• 100-nF-Kerko direkt an die Versorgungspins, ESD beachten.
