74HCT02 — Quad NOR-Gatter

Steckbrief aus der Bauteile-Bibliothek. Theorie dazu: NAND & NOR — die Universalgatter.

Steckbrief

Funktion	4× NOR mit je 2 Eingängen
Gehäuse	DIP-14 (breadboard-tauglich)
Versorgung	4,5--5,5 V (HCT-Familie)
Eingänge	TTL-kompatibel: Low < 0,8 V, High > 2,0 V
Ausgangsstrom	±4 mA
Gatterlaufzeit	~15 ns bei 5 V

Angaben ohne Gewähr — verbindlich ist das Datenblatt.

Wahrheitstabelle

A	B	Y = A NOR B
0	0	1
0	1	0
1	0	0
1	1	0

Der Ausgang ist nur High, wenn beide Eingänge Low sind. NOR ist damit OR mit invertiertem Ausgang — und wie NAND ein Universalgatter: Auch aus NOR allein lässt sich jede Logikfunktion aufbauen.

Historisch war NOR sogar das Gatter der Wahl. Der Apollo Guidance Computer bestand praktisch vollständig aus NOR-Bausteinen, weil sich damit die Fertigung auf einen einzigen Bausteintyp reduzieren ließ. Und zwei kreuzgekoppelte NOR-Gatter ergeben das klassische RS-Flipflop — den Einstieg in alles, was sich etwas merken kann.

Praxisfallen

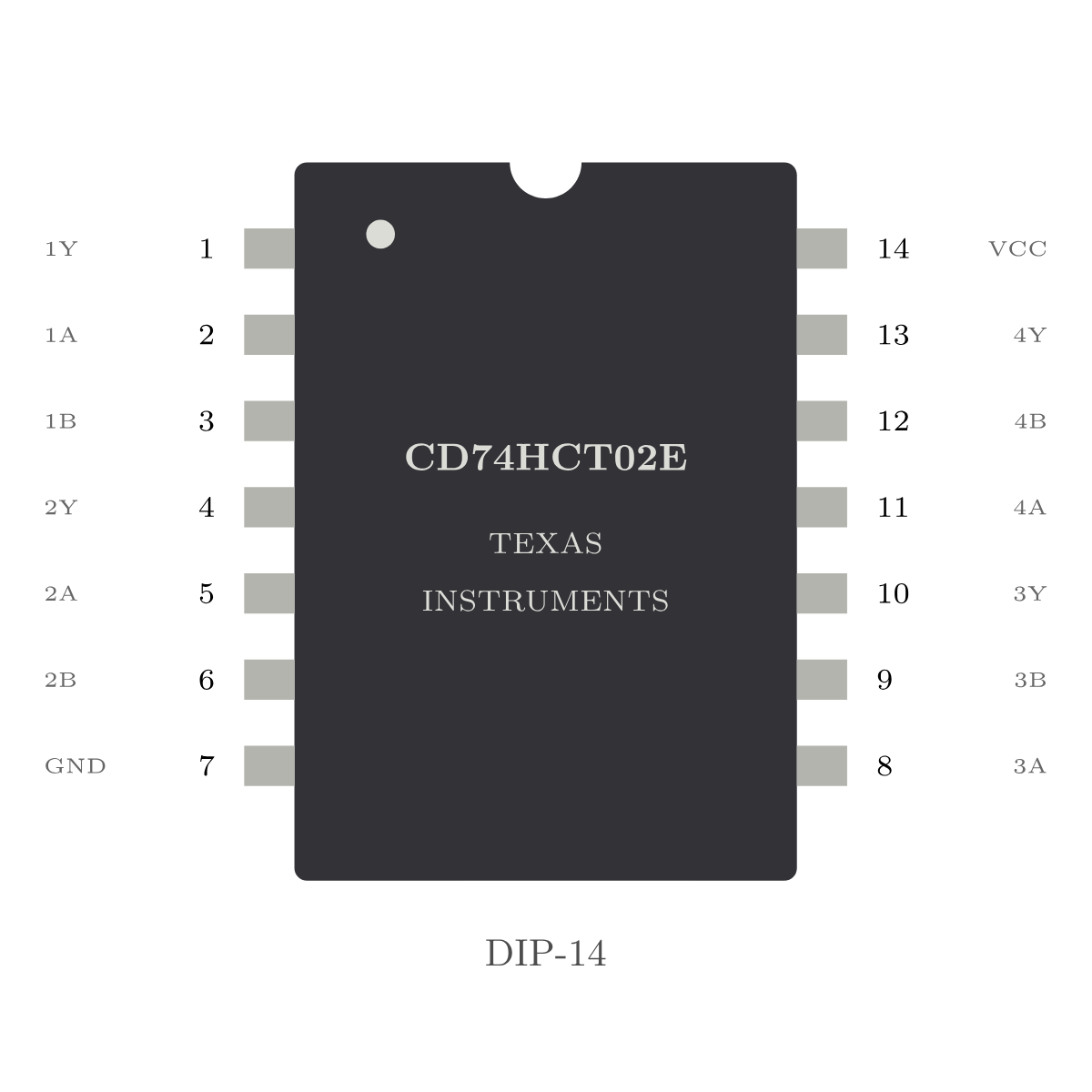

• Die Pinbelegung weicht vom 74HCT00 ab. Beim NOR liegen die Ausgänge auf den Pins 1, 4, 10 und 13 — beim NAND auf 3, 6, 8 und 11. Wer einen NAND-Aufbau auf NOR umsteckt, verdrahtet sich zuverlässig.
• Offene Eingänge sind verboten. Unbenutzte CMOS-Eingänge floaten zwischen den Pegeln, der Chip schwingt oder wird warm. Immer auf GND oder V_CC legen, auch bei ungenutzten Gattern.
• 100-nF-Kerko direkt an die Versorgungspins. Schaltflanken ziehen kurze Stromspitzen.
• ESD: CMOS-Gate-Oxid ist empfindlich.

Bezugsquellen

• Datenblatt: Texas Instruments CD74HCT02
• Kaufen: blueberrye.io (Werbung) · Mouser · Reichelt
