74HCT00 — Quad NAND-Gatter

Steckbrief aus der Bauteile-Bibliothek. Theorie dazu: NAND & NOR — die Universalgatter.

Pinout des CD74HCT00E im DIP-14-Gehäuse: vier unabhängige NAND-Gatter mit je zwei Eingängen, Pin 7 GND, Pin 14 VCC

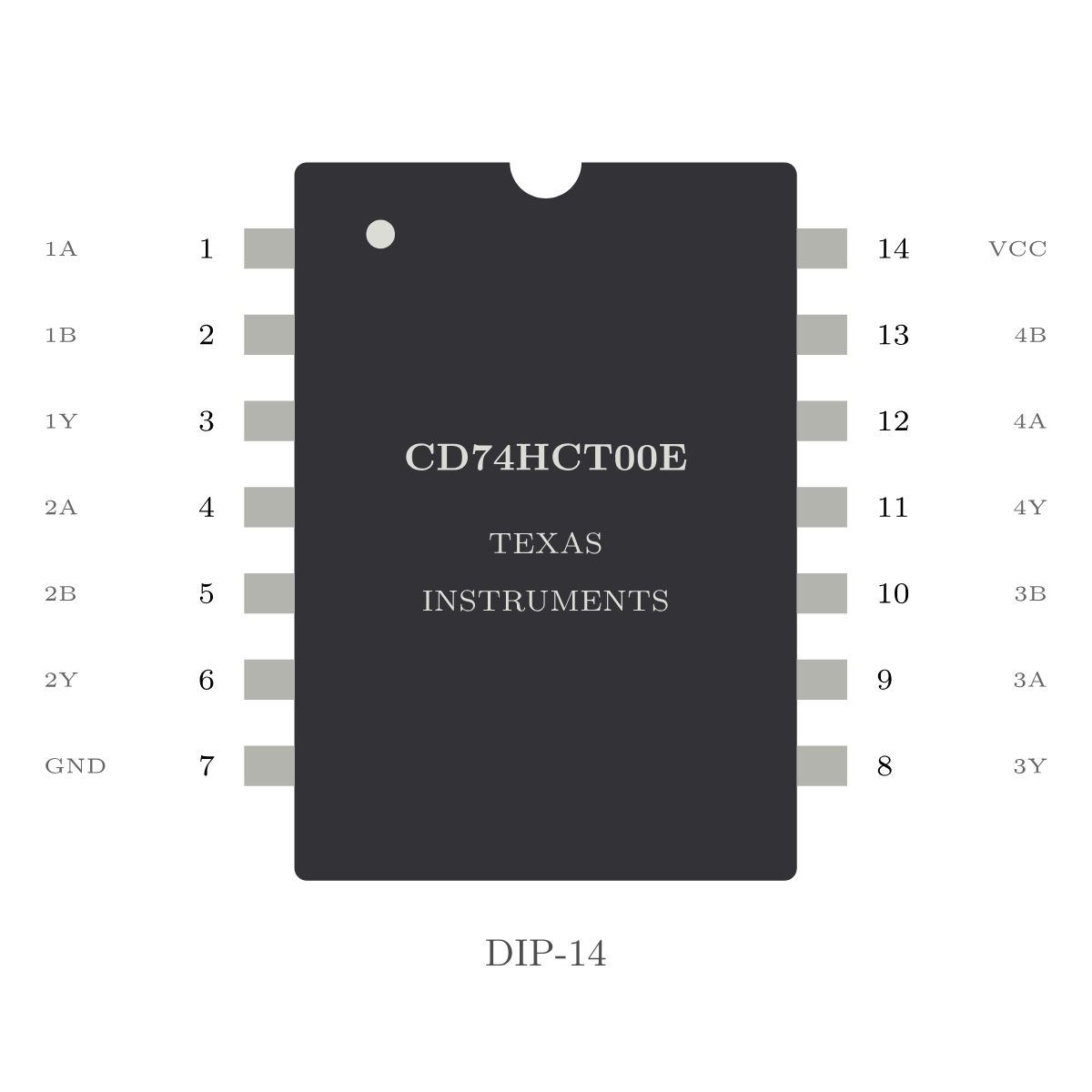

CD74HCT00E im DIP-14: vier unabhängige 2-Eingangs-NAND-Gatter. Pin 7 = GND, Pin 14 = VCC — die Standard-Eckbelegung der ganzen 74er-Familie.

Steckbrief

Funktion 4× NAND mit je 2 Eingängen
Gehäuse DIP-14 (breadboard-tauglich)
Versorgung 4,5--5,5 V (HCT-Familie)
Eingänge TTL-kompatibel: Low < 0,8 V, High > 2,0 V
Ausgangsstrom ±4 mA (treibt eine LED mit Vorwiderstand)
Gatterlaufzeit ~15 ns bei 5 V
Ruhestrom praktisch null (CMOS-Kern)

HCT in einem Satz: CMOS-Innenleben (kein Ruhestrom, saubere Pegel) mit TTL-Eingangsschwellen -- der Nachfolge-Kompromiss, der alte 74LS-Designs ersetzen konnte und bis heute der gutmütigste Einstieg in die Logik ist.

Wahrheitstabelle

A B Y = A NAND B
0 0 1
0 1 1
1 0 1
1 1 0

NAND ist AND mit invertiertem Ausgang -- und damit ein Universalgatter: Aus genügend NANDs lässt sich jede logische Funktion bauen (NOT = beide Eingänge verbinden, AND = NAND + NOT, OR über De Morgan). Warum das so ist und was es praktisch bedeutet, steht im Artikel NAND & NOR.
