WIMA MKS2 — Folienkondensator
Steckbrief aus der Bauteile-Bibliothek. Theorie dazu: Kondensator und Dielektrika.
Ein unscheinbarer roter Quader — und in vielen Schaltungen die deutlich bessere Wahl als der Keramikkondensator daneben. Die MKS2-Reihe von WIMA verwendet metallisierte Polyesterfolie, was drei praktische Eigenschaften mitbringt, die Keramik nicht hat.

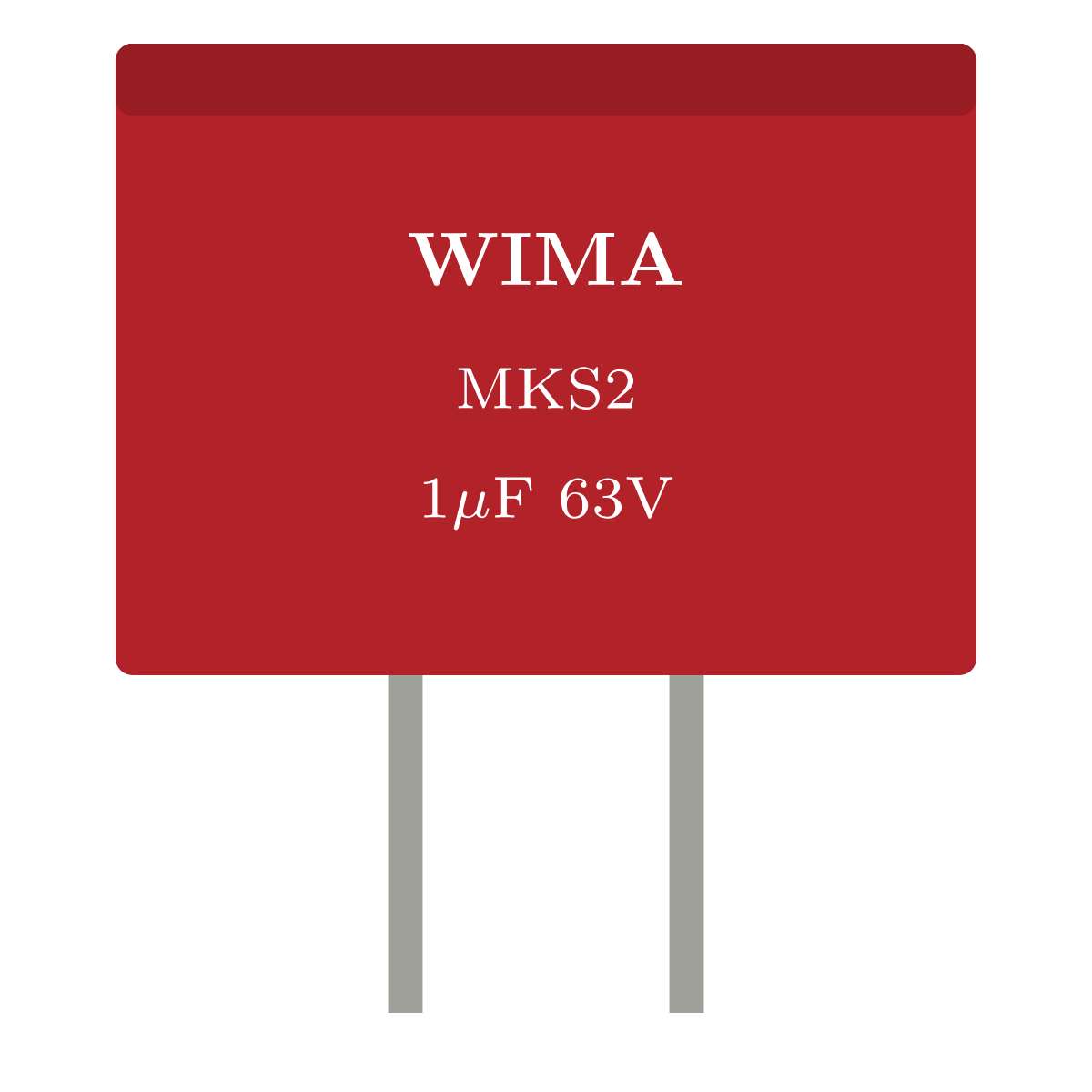

MKS2 im 5-mm-Raster — passt direkt aufs Steckbrett und in jede Lochrasterplatine.
Steckbrief
| Dielektrikum | Polyester (PET), metallisiert |
| Rastermaß | 5 mm |
| Kapazität | typ. 100 nF bis 2,2 µF |
| Spannung | 50 bis 100 V DC |
| Toleranz | ±10 % (Standard), ±5 % erhältlich |
| Temperaturbereich | −55 bis +105 °C |
| Besonderheit | selbstheilend |
Angaben ohne Gewähr — verbindlich ist das Datenblatt.
Was Folie besser kann
Kein DC-Bias-Effekt. Ein Klasse-2-Keramikkondensator (X7R, X5R) verliert unter Gleichspannung dramatisch an Kapazität — bei Nennspannung können von 10 µF noch 3 µF übrig sein. Die Folie behält ihren Wert, unabhängig von der anliegenden Spannung. Wer eine Zeitkonstante berechnet, kann sich darauf verlassen.
Kein Piezo-Effekt. Ferroelektrische Keramik ist piezoelektrisch: Sie wandelt Vibration in Spannung und umgekehrt. Deshalb singen Kerkos hörbar, wenn PWM-Rippel anliegt, und deshalb erzeugen sie in empfindlichen Analogschaltungen Störspannungen, wenn jemand aufs Gehäuse klopft. Folie tut das nicht.
Selbstheilend. Die Metallisierung ist so dünn, dass sie an einer Durchschlagstelle einfach verdampft und den Fehler isoliert. Der Kondensator verliert dabei ein wenig Kapazität, funktioniert aber weiter — statt dauerhaft kurzzuschließen.
Wo Keramik trotzdem gewinnt: bei Baugröße, Preis und bei sehr hohen Frequenzen. Zum Abblocken direkt am IC-Pin bleibt der 100-nF-Kerko erste Wahl, weil er die kleinere Eigeninduktivität hat.
Praxisfallen
- Deutlich größer als Keramik. Bei gleicher Kapazität braucht Folie ein Vielfaches an Platz — auf engen Platinen ist das oft das Ausschlusskriterium.
- Polyester hat einen Temperaturgang. Für höchste Ansprüche an Stabilität ist Polypropylen (MKP) besser, aber noch größer.
- Nicht als Netzentstörkondensator verwenden. Dafür braucht es ausdrücklich zugelassene X- oder Y-Typen.
