74HCT138 — 3-zu-8-Decoder
Steckbrief aus der Bauteile-Bibliothek. Theorie dazu: Serie Digitale Logik.
Drei Adressleitungen hinein, acht Ausgänge heraus — und genau einer davon ist aktiv. Der 138 ist der Standardbaustein, wenn aus einer binären Zahl eine Auswahl werden soll.

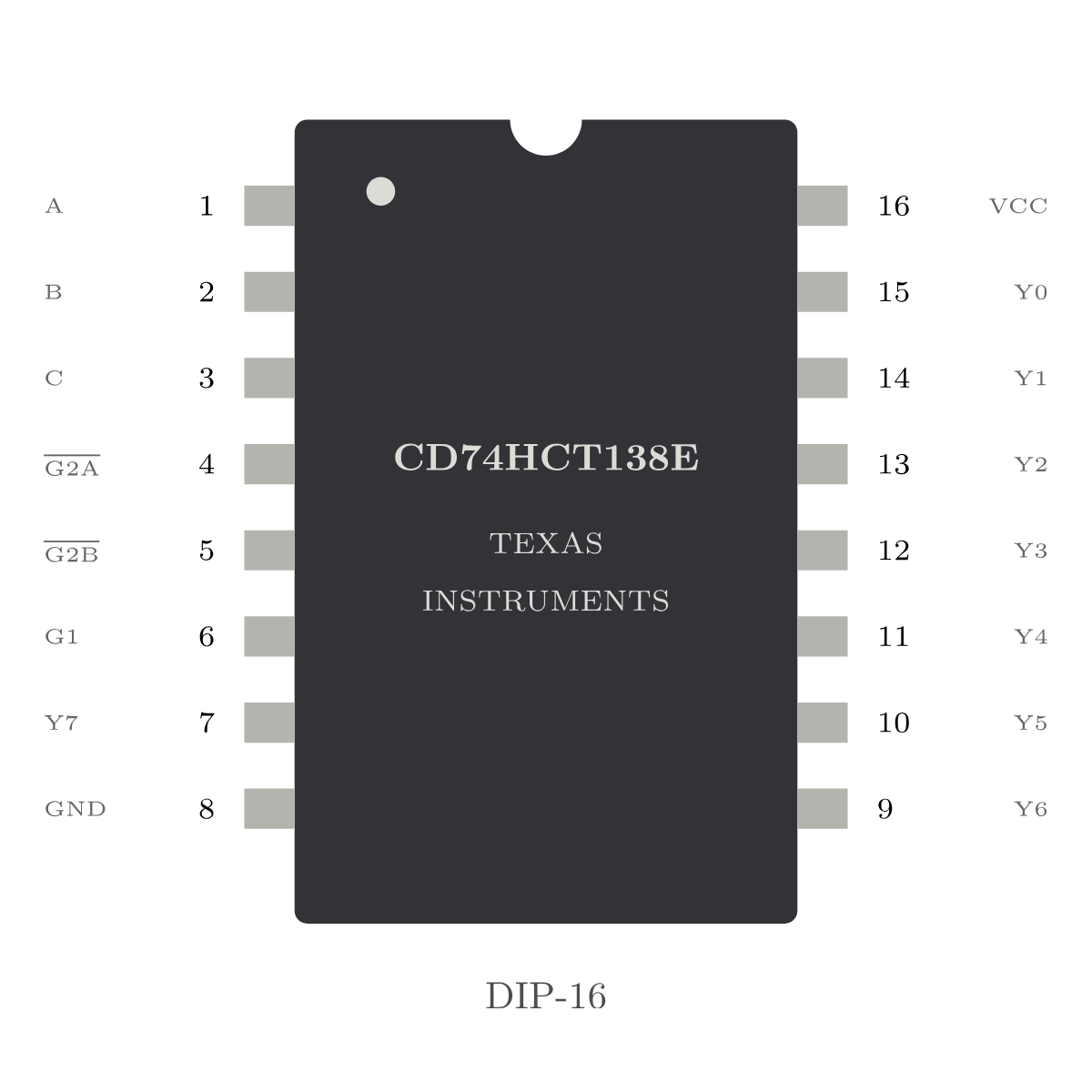

CD74HCT138E im DIP-16. Die Ausgänge Y0 bis Y7 sind Low-aktiv.
Steckbrief
| Funktion | 3-zu-8-Decoder / Demultiplexer |
| Gehäuse | DIP-16 |
| Versorgung | 4,5--5,5 V (HCT-Familie) |
| Adresseingänge | A0, A1, A2 |
| Enable | E1̄, E2̄ (Low-aktiv), E3 (High-aktiv) |
| Ausgänge | Y0--Y7, Low-aktiv |
Angaben ohne Gewähr — verbindlich ist das Datenblatt.
Funktionstabelle
| A2 | A1 | A0 | aktiver Ausgang |
|---|---|---|---|
| 0 | 0 | 0 | Y0 = 0 |
| 0 | 0 | 1 | Y1 = 0 |
| 0 | 1 | 0 | Y2 = 0 |
| 0 | 1 | 1 | Y3 = 0 |
| 1 | 0 | 0 | Y4 = 0 |
| 1 | 0 | 1 | Y5 = 0 |
| 1 | 1 | 0 | Y6 = 0 |
| 1 | 1 | 1 | Y7 = 0 |
Alle übrigen Ausgänge bleiben High. Sind die Enable-Bedingungen nicht erfüllt, sind alle Ausgänge High — es passiert also nichts.
Die drei Enable-Eingänge
Sie wirken wie ein UND: Der Decoder arbeitet nur, wenn E1̄ = 0, E2̄ = 0 und E3 = 1. Das sieht umständlich aus, ist aber praktisch — man kann mehrere Decoder kaskadieren, indem man höhere Adressbits auf die Enable-Eingänge legt. Zwei 138er ergeben so einen 4-zu-16-Decoder, ohne ein einziges Zusatzgatter.
Typische Anwendung: Chip-Select-Erzeugung. In einem System mit mehreren Speicher- oder Peripheriebausteinen entscheiden die oberen Adressbits, welcher Baustein angesprochen wird. Genau dafür ist der 138 gebaut — und weil Chip-Select-Signale traditionell Low-aktiv sind, passen die Ausgänge direkt.
Praxisfallen
- Die Ausgänge sind Low-aktiv. Eine LED gehört deshalb mit dem Vorwiderstand nach VCC, nicht nach GND — sonst leuchten sieben von acht.
- Enable nicht offen lassen. Nicht benutzte Enable-Eingänge fest verdrahten, sonst arbeitet der Decoder unvorhersehbar.
- Adresswechsel erzeugt kurze Störimpulse. Wechseln mehrere Adressbits nicht exakt gleichzeitig, blitzen Zwischenadressen auf. Bei Speicherzugriffen deshalb erst adressieren, dann über Enable freigeben.
- 100-nF-Kerko direkt an die Versorgungspins.
