74HCT04 — Hex Inverter

Steckbrief aus der Bauteile-Bibliothek. Theorie dazu: Die Grundgatter.

Steckbrief

Funktion	6× NOT (Inverter)

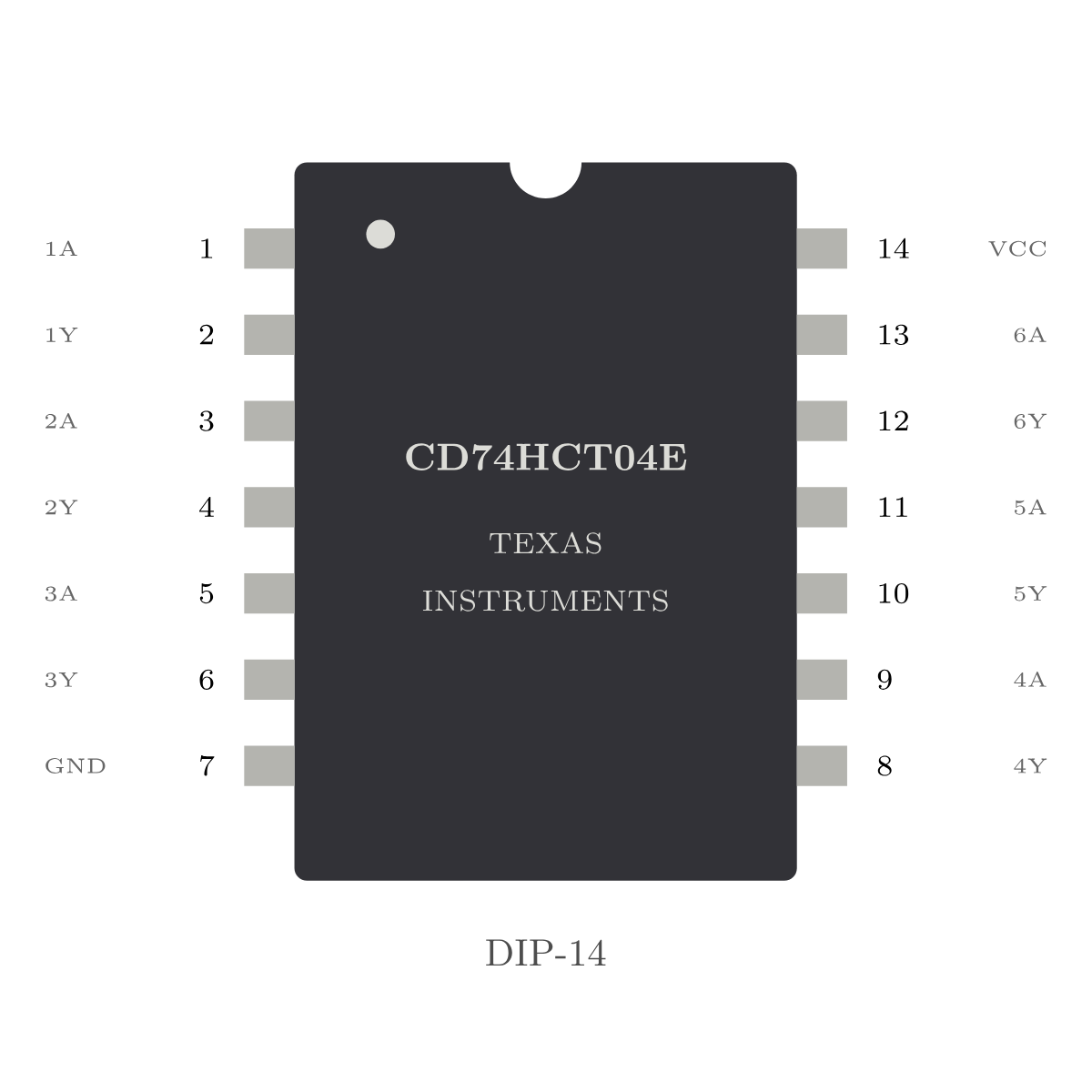

Gehäuse	DIP-14 (breadboard-tauglich)
Versorgung	4,5--5,5 V (HCT-Familie)
Eingänge	TTL-kompatibel: Low < 0,8 V, High > 2,0 V
Ausgangsstrom	±4 mA
Gatterlaufzeit	~10 ns bei 5 V

Angaben ohne Gewähr — verbindlich ist das Datenblatt.

Funktion

A	Y = NOT A
0	1
1	0

Sechs unabhängige Inverter — das schlichteste Gatter überhaupt und trotzdem eines der meistverbauten. Typische Aufgaben: Signale umdrehen, verschliffene Pegel auffrischen, Leitungen treiben, ein Taktsignal in zwei gegenphasige aufteilen.

Der Ringoszillator. Drei Inverter in Reihe, Ausgang zurück auf den Eingang — fertig ist ein Oszillator. Die Frequenz ergibt sich aus der Gatterlaufzeit und landet im zweistelligen Megahertzbereich; mit einem RC-Glied im Rückkopplungspfad lässt sie sich auf brauchbare Werte bringen. Sauberer wird das mit dem 74HCT14, dessen Schmitt-Trigger-Eingänge definierte Schaltschwellen mitbringen.

Praxisfallen

• Ungerade Anzahl beim Ringoszillator. Mit einer geraden Zahl an Invertern schwingt nichts — die Schleife rastet in einem stabilen Zustand ein.
• Nicht als Analogverstärker missbrauchen. Ein Inverter im Umschaltpunkt verstärkt zwar, zieht dabei aber kräftig Querstrom und wird heiß. Für lineare Aufgaben gibt es Operationsverstärker.
• Offene Eingänge sind verboten. Bei sechs Gattern bleibt fast immer eines übrig — dessen Eingang gehört auf GND.
• 100-nF-Kerko direkt an die Versorgungspins, und ESD beachten.
